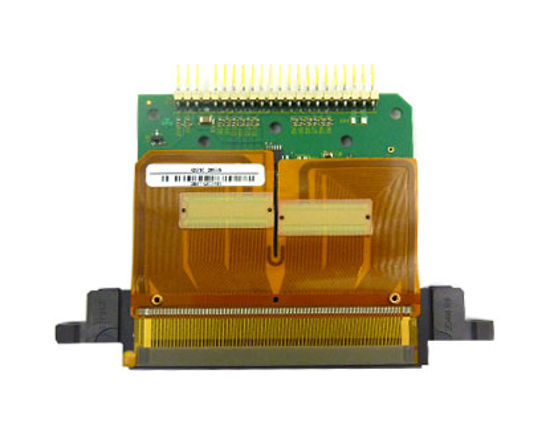

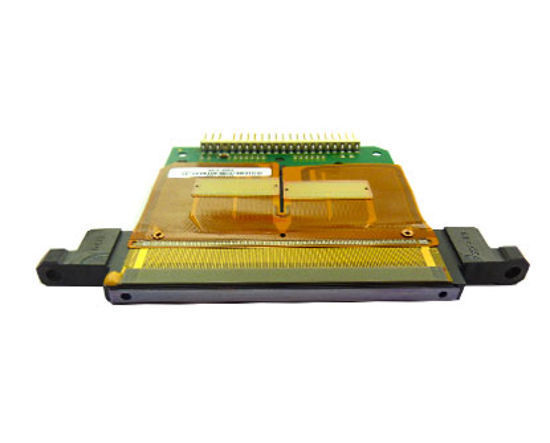

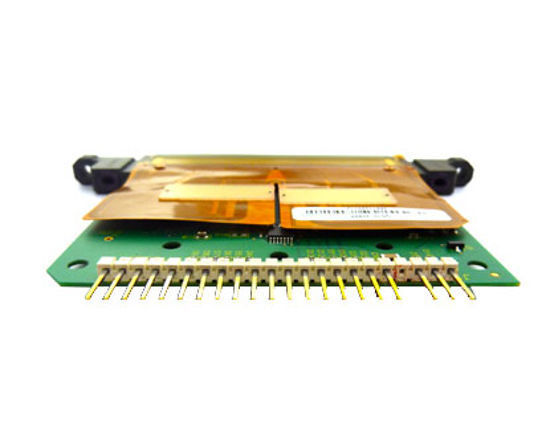

Tête d'impression Performa Sapphire QSR256 10PL

La tête d'impression Performa™ Sapphire QSR256 10PL offre une précision de jet de qualité supérieure associée à un fonctionnement polyvalent en niveaux de gris. Sa conception légère et compacte, ainsi que sa configurabilité et son support pour une large gamme de formulations d'encre, rendent cette tête particulièrement adaptée aux architectures d'imprimantes à balayage et à diverses applications.

Dimatix continue de s'appuyer sur sa longue histoire d'excellente précision de positionnement des points, d'uniformité de canal à canal, de faible diaphonie et de haute fréquence/haute productivité avec la famille de têtes Sapphire de classe Q.

La tête d'impression Sapphire QSR256 10PL dispose de 256 canaux indépendants, disposés en une seule rangée de buses avec un espacement de 100 points par pouce. Elle est conçue pour délivrer des gouttes réglables de 10 à 30 picolitres en mode jet binaire ou une goutte fondamentale de 10 picolitres en mode niveaux de gris. Cela se fait à une vitesse nominale de 8 mètres par seconde lors de l'éjection de fluides dans la plage de 10 à 14 centipoises.

La technologie innovante de jet VersaDrop™ de Dimatix est intégrée dans la tête d'impression Sapphire QSR256 10PL. Elle permet des modes de fonctionnement extraordinairement flexibles, y compris des tailles de goutte binaires réglables et des capacités de niveaux de gris à des débits sans précédent.

L'ensemble de matériaux robuste et éprouvé sur le terrain sélectionné pour la tête d'impression Sapphire QSR256 10PL garantit une longue durée de vie et des performances constantes.

En utilisant des formes d'onde calibrées et une plaque de buse en silicium résistante et inerte pour fournir une précision de positionnement des gouttes de qualité supérieure, une large gamme de formulations d'encre est prise en charge, y compris les encres photopolymérisables, à solvant organique et à base d'eau, ainsi que les fluides d'entretien associés.

• Des points de repérage de précision ont été ajoutés à la tête pour fournir une référence absolue aux buses à quelques micromètres près. Cela permet d'emboîter les têtes ensemble pour obtenir des densités d'emballage élevées.
• Les caractéristiques physiques partagées et les interfaces identiques aux autres produits de la classe Q permettent à la Sapphire QSR256 10PL d'être utilisée conjointement avec les mêmes modèles de tête ou des modèles complémentaires pour créer de multiples configurations unicolores et multicolores.

• Chaque tête Sapphire à 256 canaux est proposée avec un capteur de température intégré et une interface fluide à double port configurable, composée de montages à face de joint torique ou de raccords filetés pour faciliter une purge rapide ou la recirculation des encres.
• La température de fonctionnement de la tête peut atteindre 90° C. La puce du pilote est à double tampon pour prendre en charge la capacité de jet à haute vitesse de la Sapphire QSR256 10PL.

Il est recommandé de remplacer les câbles de la tête lors de l'installation d'une nouvelle tête.

Les éléments suivants sont expressément exclus de la couverture de la garantie :

• défauts liés, de quelque manière que ce soit, à l'utilisation d'encres non originales
• buses bouchées, manquantes ou déviées
• défauts liés à une mauvaise utilisation, un abus, un accident, une négligence, une absence d'utilisation ou un stockage inapproprié lorsqu'ils ne sont pas utilisés pendant de longues périodes
• défauts liés au non-respect de l'entretien périodique tel que spécifié dans la documentation utilisateur ; fonctionnement à des fins non prévues
• défauts liés à un chargement incorrect des médias
• tous les autres défauts, pannes ou dommages non considérés comme des défauts de fabrication
• défauts liés aux applications, logiciels, pièces, composants ou périphériques tiers, y compris tout système d'encre en vrac
• défauts purement esthétiques

Spécifications techniques

• Technologie : Jet VersaDrop™
• Largeur d'impression : 64,77 mm (2,55")
• Taille nominale de la goutte : 10 picolitres avec recirculation
• Plage réglable pour les tailles de goutte : 10 à 30 picolitres
• Nombre total de buses : 256
• Espacement des buses : 254 micromètres
• Fréquence de tir : 50 kHz (16 kHz pour des gouttes de 30 picolitres)
• Température de fonctionnement : jusqu'à 90°C
• Compatibilité des encres : encres photopolymérisables, solvants organiques et encres à base d'eau

Cette tête est couverte par la garantie du fabricant. Pays d'origine : États-Unis
